★ 保護/報警功能：PT斷線、漏電、過壓、欠壓、外部故障、過流一段、過流二段、起動超時、運行失電、缺
相/不平衡、過負荷、接地等保護功能
★ 綜合測量20多種三相電量：相/線電壓、零序電壓、三相電壓不平衡度、電流、零序電流、三相電流不平衡
度、有功功率、無功功率、視在功率、功率因數、頻率
★ 標準CT、PT或電壓直接輸入，適用于各種接線方式
★ 電能計量：有功電能（kWh），無功電能
★ 8路開關量遙信輸入，2路繼電器遙控輸出
★ 具有RS-485通訊接口（光隔），Modbus RTU通訊規約
★ 1路可編程越限報警輸出
★ 綜合測量值和保護事件記錄，可通過通訊接口實時讀取
☆ 擴展顯示單元
七按鍵中文液晶LCD顯示單元PDM-810DSC-2
☆ 擴展到雙RS-485通訊接口
☆ 裝置故障或失電報警輸出
☆ 1路可編程DC4mA～20mA模擬量輸出
☆ 1/2路Profibus-DP通訊接口
☆ DeviceNet通訊接口
☆ 外接零序/漏電電流互感器輸入，測量零序/漏電電流
注：DP/DP2、DE與雙RS-485通訊，只能任選其一

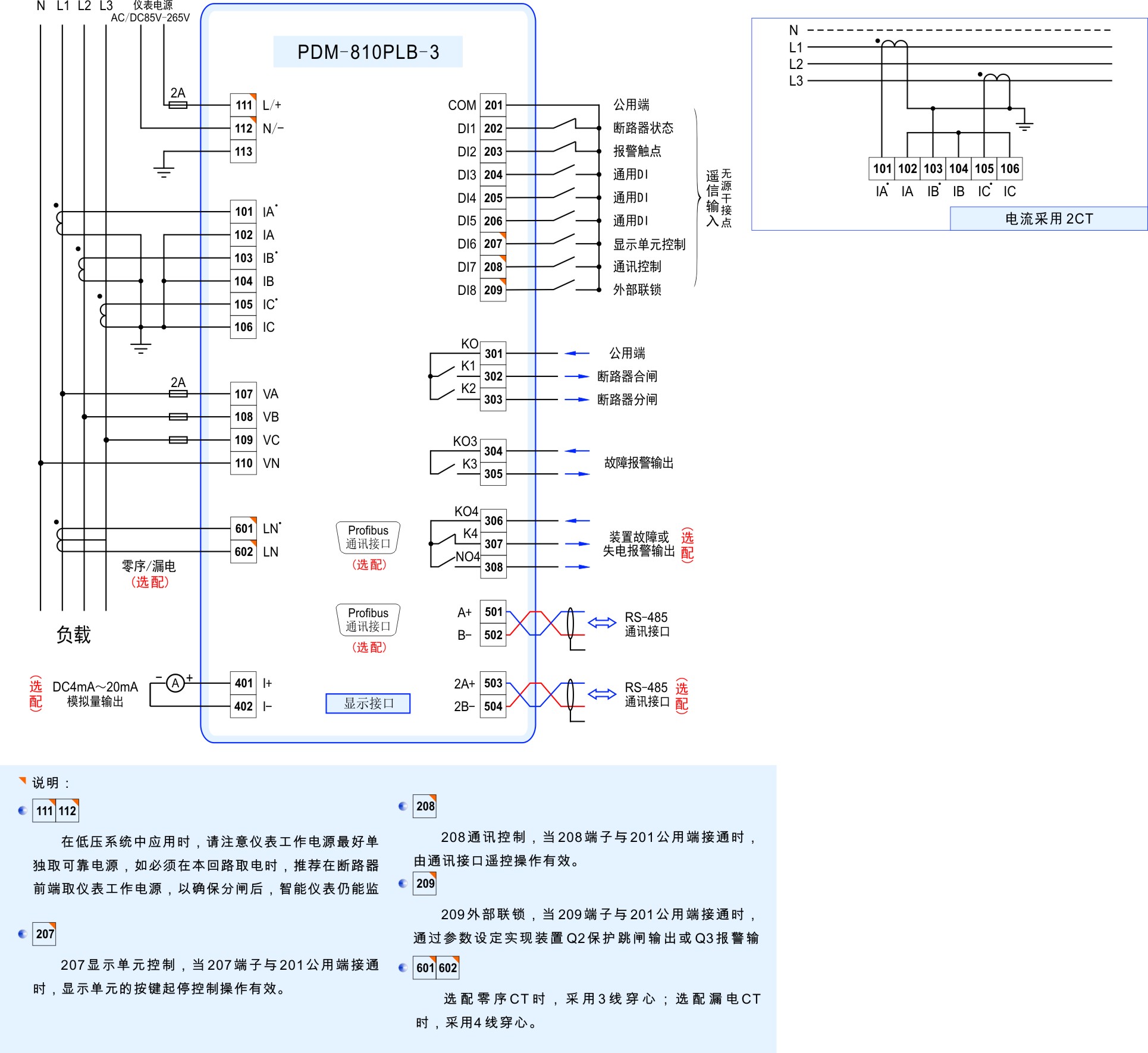

注：本圖僅供參考，接線圖以實物為準，如有異議采購前與我公司技術聯系4008-128-528。
