★ 具有短路、堵轉、反時限過負荷、接地、缺相/不平衡、TE時間等多種保護功能
★ 監測電動機的三相電流、零序電流和三相電流不平衡度，實現對電動機的保護
★ 繼電器保護輸出為保護跳閘方式，完全取代常規熱繼電器，通過中間繼電器常閉點接入二次操作回路
★ 寬范圍交直流通用電源：AC/DC85～265V
★ 具有RS-485通訊接口(光隔)，Modbus RTU通訊規約
★ 3路開關量光隔輸入，可實現外部狀態量采集功能，
★ 3路繼電器保護控制輸出，用于保護跳閘和故障報警輸出功能等；
★ 三相電流測量值和保護事件的記錄，通過通訊接口實時讀取，保護參數可由顯示單元及通訊軟件設定；
☆ 擴展顯示單元：實時顯示測量電量，現場設定保護參數
數字液晶顯示單元/三按鍵中文液晶顯示單元
☆ 1路可編程DC 4～20mA模擬量輸出
☆ 外接零序/漏電電流互感器輸入，測量零序/漏電電流
☆ 電流輸入兩種方式，用戶可根據需要靈活選擇
1、專用小型CT輸入（MT選配）：
15A以下(MT25)、15A-60A(MT100)、
30A-90A(MT150)、60A-150A(MT250)
2、150A以上采用標準CT（1A/ 5A）

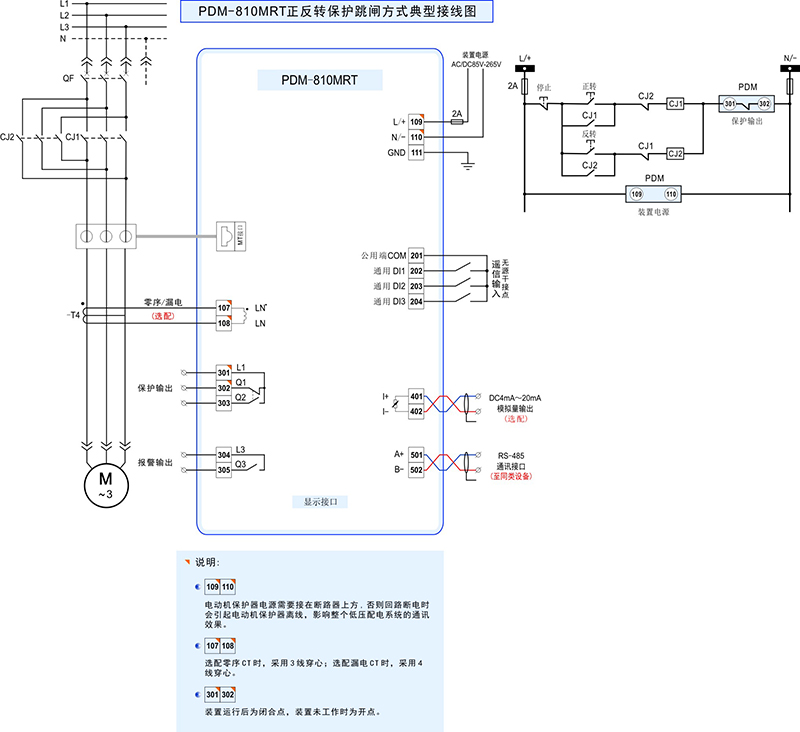

注：本圖僅供參考，接線圖以實物為準，如有異議采購前與我公司技術聯系4008-128-528。
